VOC檢測儀的安裝質量直接影響監測精度與安全防護效果，核心需遵循“場景適配、布點科學、接線規范、調試到位”四大原則。以下是覆蓋固定式、便攜式(含固定支架安裝)的完整安裝流程，適配工業車間、環保站、實驗室等多場景，兼顧新手易懂性與專業性。

一、VOC檢測儀安裝前準備(避免返工的關鍵)

1.場景與設備核對：確認VOC檢測儀型號適配場景(如防爆型用于化工車間，普通型用于室內)，檢查設備防爆等級(如Ex d IIC T6)、防護等級(≥IP67)是否符合現場工況，避免高濕/高塵環境用低防護設備。

2 工具與配件準備：必備工具包括螺絲刀、接線端子、壓線鉗、電鉆(含匹配鉆頭)、水平儀;核心配件需提前核對：固定支架、膨脹螺栓、信號線纜(屏蔽線/電源線，建議選RVVSP 2×1.0mm3)、防水接頭、密封膠(防爆場景專用)。

3.安全與合規確認：防爆區域安裝前必須斷電，辦理動火/作業許可;確認安裝位置無強電磁干擾(遠離變頻器、電機)、無陽光直射、無強風直吹，且避開油污、腐蝕性氣體源頭。

二、VOC檢測儀安裝步驟(固定式/支架式通用)

Step1：確定安裝位置與高度——按VOC特性布點

VOC多為易揮發氣體，密度多數與空氣接近(如甲苯、乙酸乙酯)，部分略重于空氣(如苯)，布點需遵循：① 核心泄漏區：距VOC儲罐、反應釜、管道接口等泄漏源水平距離≤3米，安裝高度距地面/臺面0.5-1.5米;若為高空泄漏(如管道頂部)，安裝在泄漏源下方1米內;② 擴散區域：車間按每50-100㎡布1臺，走廊/通道按每隔10-15米布1臺，確保無監測盲區;③ 低洼區域：若VOC密度大于空氣(如氯仿)，需在設備底部、地溝上方30-50cm處額外布點，防止氣體積聚。

Step2：固定設備支架與機身

用水平儀校準支架水平，標記鉆孔位置，電鉆打孔后植入膨脹螺栓，固定支架(確保承重≥5kg);將VOC檢測儀機身掛裝/卡扣在支架上，調整角度(傳感器探頭朝向泄漏源方向，且無遮擋)，擰緊固定螺絲。防爆場景需確保機身與支架連接牢固，無松動間隙。

Step3：規范接線(關鍵防干擾步驟)

① 接線前再次確認斷電，打開設備接線盒，區分電源端子(如24V DC正負極)、信號端子(如4-20mA/RS485);② 線纜穿過防水接頭后剝線(剝線長度3-5mm，避免銅絲外露)，按端子標識接線：電源線接對應正負極，信號線纜(屏蔽線)的屏蔽層單端接地(接設備接地端子，避免雙端接地產生干擾);③ 接線完成后用壓線鉗壓緊端子，檢查無松動后，在接線盒內涂抹防爆密封膠(防爆場景)，蓋緊接線盒蓋子并均勻擰緊螺栓，確保防水防爆性能。

Step4：線纜整理與固定

線纜按“橫平豎直”原則整理，用線卡固定在墻面/支架上，避免線纜拉扯或彎折(彎曲半徑≥10cm);戶外安裝需做線纜滴水彎，防止雨水順線纜流入設備接線盒。

三、不同場景專屬安裝要點

1.工業防爆場景(化工車間、儲罐區)

① 必須選用防爆認證齊全的檢測儀，安裝時確保防爆密封墊完整無破損，接線盒螺栓均勻擰緊(缺一不可);② 線纜需用防爆穿線管敷設，禁止明線裸露;③ 安裝位置遠離高溫?zé)嵩?如反應釜夾套)，距動火點≥5米。

2.高濕/高塵場景(涂裝車間、污水處理廠)

① 設備選用IP67及以上防護等級，傳感器探頭加裝防塵/防水防護罩;② 安裝位置高于地面1米以上，避免地面水汽濺到設備;③ 接線盒額外加裝防雨罩，線纜接口用防水膠帶二次密封。

3.環保廢氣監測場景(VOCs處理站)

① 檢測儀需搭配預處理系統(除水、除塵、除油)，采樣探頭安裝在廢氣管道中上部(避開管道底部積液區);② 采樣管線選用聚四氟乙烯管，長度控制在5米內(減少監測滯后);③ 設備安裝在室內儀表柜中，避免戶外環境影響精度。

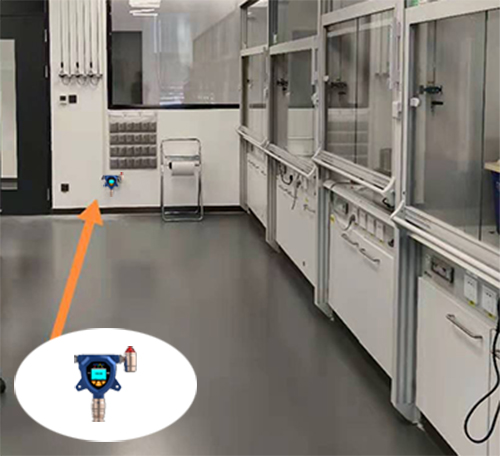

4.實驗室/室內場景(辦公區、實驗室)

① 選用無防爆外殼的普通型檢測儀，安裝在通風良好處，遠離通風櫥出風口(避免氣流干擾);② 支架采用磁吸式或壁掛式，方便拆卸校準;③ 接線優先選無線傳輸(如WIFI/4G)，避免線纜雜亂影響實驗室環境。

四、VOC檢測儀安裝后調試與驗收(確保正常運行)

1.通電前檢查：再次核對接線極性(避免接反燒毀設備)、密封情況，確認無誤后通電。

2.基礎調試：① 開機后觀察設備是否正常自檢(無故障代碼);② 用零點氣體(潔凈空氣)校準設備零點，確保顯示數值穩定在0ppm左右;③ 通入已知濃度的VOC標準氣體，驗證設備響應速度與檢測精度(誤差需≤±3%FS)。

3.報警與聯動調試：設置低報、高報閾值(按GB 50493-2019國標)，模擬濃度超標，檢查聲光報警是否正常，聯動的排風設備、切斷閥是否能自動啟動。

4.驗收記錄：記錄設備安裝位置、接線方式、調試數據，留存校準報告與防爆/計量資質文件，完成安裝驗收。

五、VOC檢測儀安裝注意事項

1.禁止擅自改動設備結構或接線，尤其是防爆型設備，改動會導致防爆性能失效。

2.定期檢查安裝支架牢固性、線纜完整性，高濕/高塵場景每月清潔傳感器探頭與防護罩。

3.若設備出現頻繁故障或數據漂移，優先檢查安裝位置是否受干擾，或接線是否松動，再進行校準或維修。
