氫氣在線監測系統：儲能專用解決方案!

在“雙碳” 目標驅動下，儲能行業進入高速發展期，鋰電池、氫能儲能系統的大規模應用，也帶來了氫氣泄漏的安全隱患 —— 電池?zé)崾Э?、?chǔ)氫罐密封失效等問題，易導致氫氣在密閉儲能艙內積聚，當濃度達4.0%-75.6% VOL 的爆炸極限，遇微小電火花即可能引發燃爆事故。針對儲能場景的特殊性，深國安SGA-900氫氣在線監測系統以“精準監測、秒級響應、智能聯動” 為核心，為儲能電站筑牢氫氣安全防護防線。

一、核心架構：四位一體，全鏈路防護

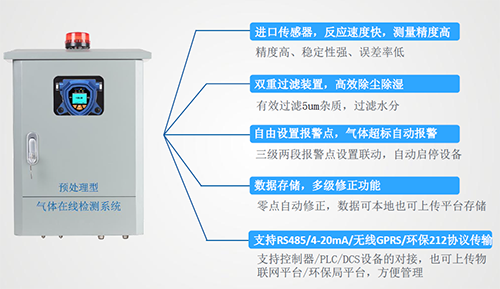

1.感知層：儲能專用防爆監測終端

SGA-900氫氣在線監測系統核心搭載深國安高靈敏度氫氣傳感器，采用催化燃燒 + 電化學雙原理復合檢測技術，既精準捕捉 0.1ppm 級微量泄漏，又能耐受 100% LEL 高濃度沖擊，響應時間 T90≤3 秒，遠超行業平均水平。終端采用 Ex d IIC T6 防爆設計，防護等級 IP67，可在 - 40℃~80℃的儲能艙極端溫濕度環境下穩定運行，支持壁掛、吸頂、管道等多種安裝方式，輕松嵌入儲能柜狹小空間。

同時支持多參數擴展，可集成溫濕度、VOCs、可燃?xì)怏w等監測模塊，實現 “一終端多指標” 綜合監測。

2.傳輸層：穩定可靠的工業級組網

針對儲能電站點位分散、布線復雜的痛點，SGA-900氫氣在線監測系統采用 “有線 + 無線” 雙模傳輸方案：近距離采用 RS485 總線(Modbus RTU 協議)，傳輸距離達 1km;遠距離采用 4G/5G/LoRa 無線傳輸，無需復雜布線，即裝即用。傳輸網關具備防爆認證，可直接部署在儲能艙內，確保數據傳輸過程安全無干擾，數據上傳成功率≥99.9%。

3.平臺層：儲能專用智能監控云平臺

SGA-900氫氣在線監測系統搭載深國安自主研發的工業氣體監測云平臺，支持 GIS 地圖可視化，實時顯示各儲能艙氫氣濃度、設備狀態、報警信息;可自定義低報(1% LEL)、高報(25% LEL)閾值，濃度超標時自動觸發多級預警;平臺具備歷史數據存儲(≥3 年)、趨勢分析、報表自動生成功能，滿足應急管理部門的監管核查需求，同時支持與儲能電站 BMS 系統無縫對接，實現數據互通。

4.應用層：多終端聯動，應急處置零延遲

系統支持現場 + 遠程雙端報警：現場終端配備高分貝聲光報警器(聲強≥100dB)與紅色警示燈，嘈雜環境下也能清晰提醒;遠程端通過 APP、短信、微信等多渠道推送報警信息，管理人員可實時掌握險情。

更核心的是聯動處置功能，濃度超標時可自動觸發儲能艙排風系統、切斷電池回路、啟動氮?dú)舛杌b置，形成 “監測 - 預警 - 處置” 的安全閉環，從根源上阻斷燃爆風險。

二、方案核心優勢：量身定制，適配儲能場景痛點

1.防爆設計，適配儲能高危環境

SGA-900氫氣在線監測系統全系統終端、網關均通過 Ex d IIC T6 防爆認證，符合 GB 3836 系列標準，可直接部署在儲能艙內的爆炸性危險環境，設備自身不會成為點火源，徹底杜絕安全隱患。

2.雙原理檢測，精準捕捉微量泄漏

催化燃燒原理負責高濃度可燃范圍監測，電化學原理實現 ppm 級微量泄漏檢測，雙重保障避免漏報、誤報，完美適配儲能系統 “初期微量泄漏預警 + 后期高濃度處置” 的全周期需求。

3.極端環境耐受，適應儲能艙復雜工況

SGA-900氫氣在線監測系統傳感器具備寬溫域自動補償算法，在 - 40℃~80℃、濕度 0%~95% RH(無冷凝)環境下，檢測精度誤差≤±2% FS;機身采用 316L 不銹鋼材質，耐腐蝕、抗粉塵，可耐受儲能艙內的振動、電磁干擾。

4.輕量化部署，降低改造成本

無線傳輸方案無需破壞儲能艙原有結構，即裝即用;終端體積小巧(僅煙盒大小)，不占用儲能艙寶貴空間;支持批量部署與集中管理，100 個監測點位的部署周期可控制在 72 小時內。

5.資質齊全，合規無憂

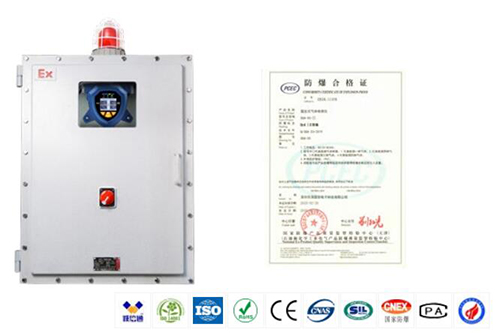

系統通過3C消防認證、CPA 計量認證、ISO9001 質量體系認證，完全符合《電化學儲能電站安全規程》《氫氣儲存設施安全技術規范》等國家及行業標準，助力儲能項目順利通過消防驗收與安全評估。

三、應用場景

鋰電池儲能電站：監測電池?zé)崾Э禺a(chǎn)生的微量氫氣，實現早期預警，聯動排風系統降低艙內氫氣濃度，防范燃爆事故。

氫能儲能系統：監測儲氫罐、輸氫管道的泄漏情況，實時掌控氫氣濃度變化，保障儲氫、用氫全流程安全。

集裝箱儲能艙：針對密閉空間特性，實現多點位密集監測，濃度超標時自動啟動應急處置設備，適配分布式儲能場景。

SGA-900氫氣在線監測系統本解決方案不僅是一套氫氣監測設備，更是儲能電站的 “安全哨兵”。通過精準的泄漏監測、快速的預警響應、智能的聯動處置，有效降低氫氣泄漏引發的安全風險，保障儲能電站穩定運行;同時，全流程數據可追溯，助力企業落實安全生產主體責任，為儲能行業的高質量發展提供堅實的安全保障。
